山海半导体超低功耗AFE SHC6220/6120量产出货

2024-04-30

山海半导体 SHC6220/6120 是超低功耗、低噪声、高集成度24bits/16bits Σ-Δ ADC，已经成熟量产。其各项性能参数和硬软件全面兼容 ADS1220/1120，可实现直接替换，已经在国内多家龙头工业客户中量产出货。

SHC6220/SHC6120在性能指标对标竞品的同时，还将功耗降低了30%，更好支持智能变送器/流量计、工业现场仪表、PLC的超低功耗需求。同时还在扩展寄存器中实现了更丰富的功能，从而进一步帮助客户优化设计和降低成本。

山海AFE为自主开发设计产品，生产、封装、测试全部在国内工厂进行，完全自主可控，为客户提供可靠的供应以及更具性价比的支持，全本土化的设计、应用、支持、销售团队为客户提供及时专业的服务。

过去几年全球芯片短缺，导致国内公司对国产替代芯片需求强烈，特别是高精度低噪声模数转换器芯片一直是国内空白，虽然目前市面上已有很多国产ADC，但由于设计和工艺的成熟度有限，很多关键指标，特别是在功耗/增益误差/增益漂移/基准性能以及IDAC性能方面，相比进口器件仍有较大差距。

尤其在智能变送器应用中，不仅要求低噪声和低漂移，由于智能变送器普遍采用4-20mA工业总线供电，所以还要求ADC具有超低功耗。山海半导体长期致力于精密信号链技术，在设计和工艺方面有着深厚的积累和诸多创新，SHC6220在关键的模拟性能方面领先国产同类型ADC，在性能指标对标ADS1220的同时，还将功耗降低了30%，更低的功耗有利于变送器和电池供电应用。

SHC6220参数对比表

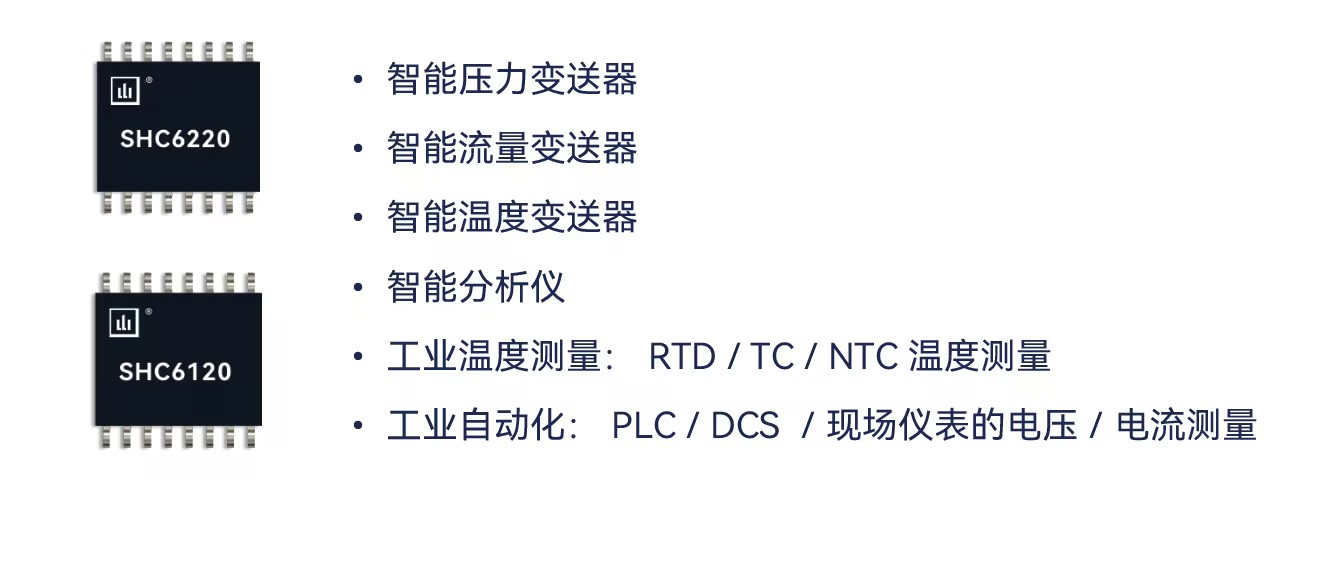

典型应用

SHC6220技术指标

分辨率：24位

数据输出速率：最高3.7KHz

最低工作电流：75μA@Duty Cycle Mode

输入通道：3路差分或 5路单端

INL：6ppm

PGA：1~128@PGA ON, 1~4@PGA OFF

内部基准电压：2.048V±0.1%，8ppm/℃

增益误差：0.03%@all gain

增益漂移：3ppm/℃

两路IDAC：10μA~1.5mA，0.2%匹配度，20ppm/℃匹配温漂

内置温度传感器精度：±2℃

模拟电压：2.7V to 5.25V or ±2.5V

数字电压：2.7V to 5.25V

50Hz/60Hz抑制

其他功能：低侧电源开关、内部偏置电压、内部基准输出

工作温度：-40℃ to +125℃

封装：TSSOP-16 / QFN-16

技术资料和支持

提供评估板及评估软件

提供示例代码

专业及时的现场技术支持

SHC6220/6120已支持大批量供货，如需申请样品或订购请联系：

许经理：business@sensilicon.com

代理合作

山海面向全国招募代理商，有志于精密信号链芯片市场发展的伙伴，欢迎联系：

许经理：business@sensilicon.com

关于山海
山海半导体是国内精密信号链芯片的开拓者，在技术、产品与人才数量上处于领先位置。已经量产多个系列产品，包括用于地球物理勘探的国内首颗最高测量精度的32位AFE产品；用于智能变送器/工业仪表/PLC/DCS等工业应用的系列24位高集成度超低功耗AFE；用于新能源汽车与大型储能设备的BMS AFE系列；以及精密基准、运放和模拟开关芯片。已经在国内相关行业龙头客户形成出货。
