山海推出国际先进水平24位精密AFE，助力解决工业“卡脖子”问题

2023-02-24

山海半导体（SENSILICON）推出全新24位Ʃ-Δ型低功耗、低噪声、完整模拟前端SHC6248，该模拟前端不仅实现了超高精度的模拟性能，同时集成了完整的模拟链路模块，包括12通道模拟开关、低噪声PGA、低温漂基准源、高匹配度IDAC及高精密Ʃ-Δ型ADC。SHC6248具有极高的初始精度，可有效解决用户在实现超高精度和系统校准过程中的难题，同时有效简化外围电路，减小PCB尺寸并节约成本。SHC6248完全自主设计研发，拥有100%知识产权，同时性能和集成度达到国际先进水平，可广泛应用于工厂自动化及过程控制等应用中的温度、压力、流量测量，以及各类精密仪器设备中的电压、电流测量。

SHC6248应用市场和产品特点

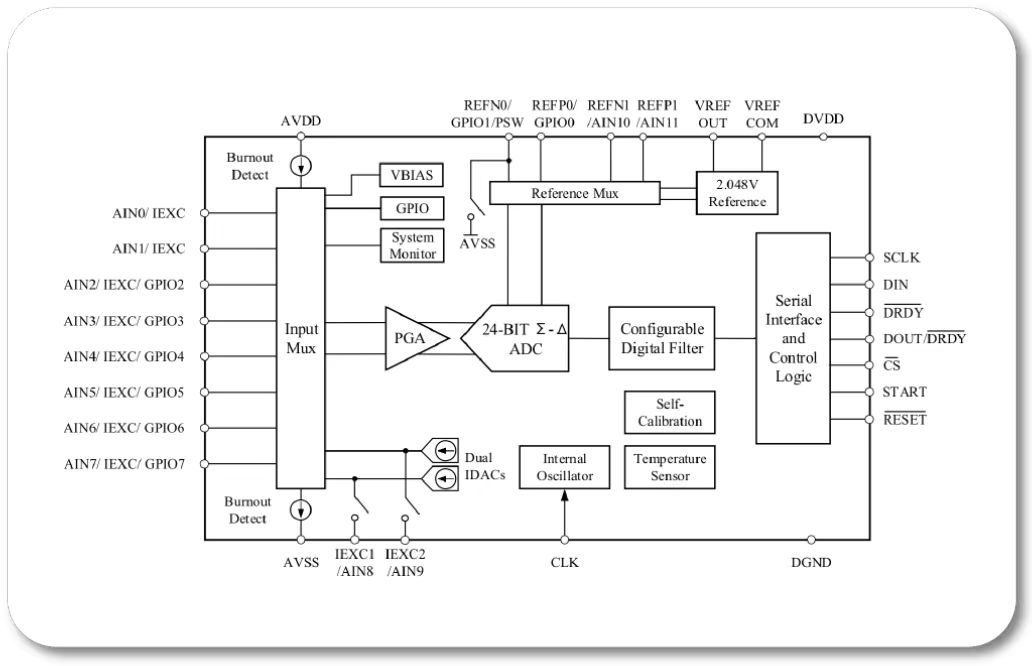

SHC6248功能框图

SHC6248产品优势

SHC6248 典型应用

（1）热电偶和RTD(电阻温度检测器)

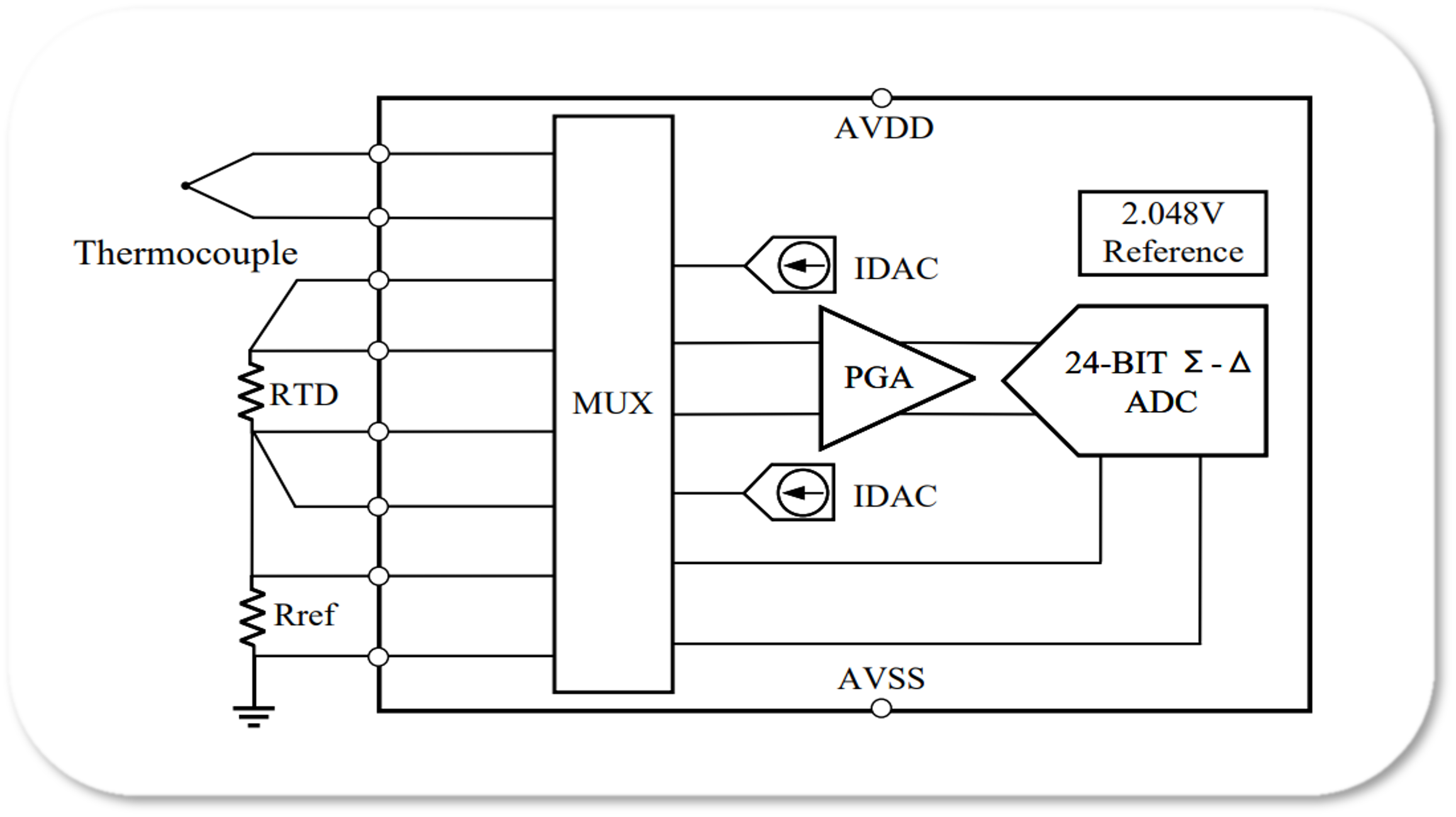

热电偶具有极高的温度测量范围（如2300℃）且响应速度快，RTD具有更高的温度测量精度和稳定性，所以热电偶和RTD(电阻温度检测器)是工业应用中常用的温度传感器。SHC6248以其高精度、高集成度的产品架构，可单芯片支持热电偶温度测量及RTD或NTC等冷端补偿方式，也可单独用于任意类型RTD（二线制、三线制或四线制）。下图为基于SHC6248的典型热电偶（三线制RTD作为冷端补偿）的测量示意图。

热电偶和三线RTD测量

（2）电桥类传感器测量（压力、流量等）

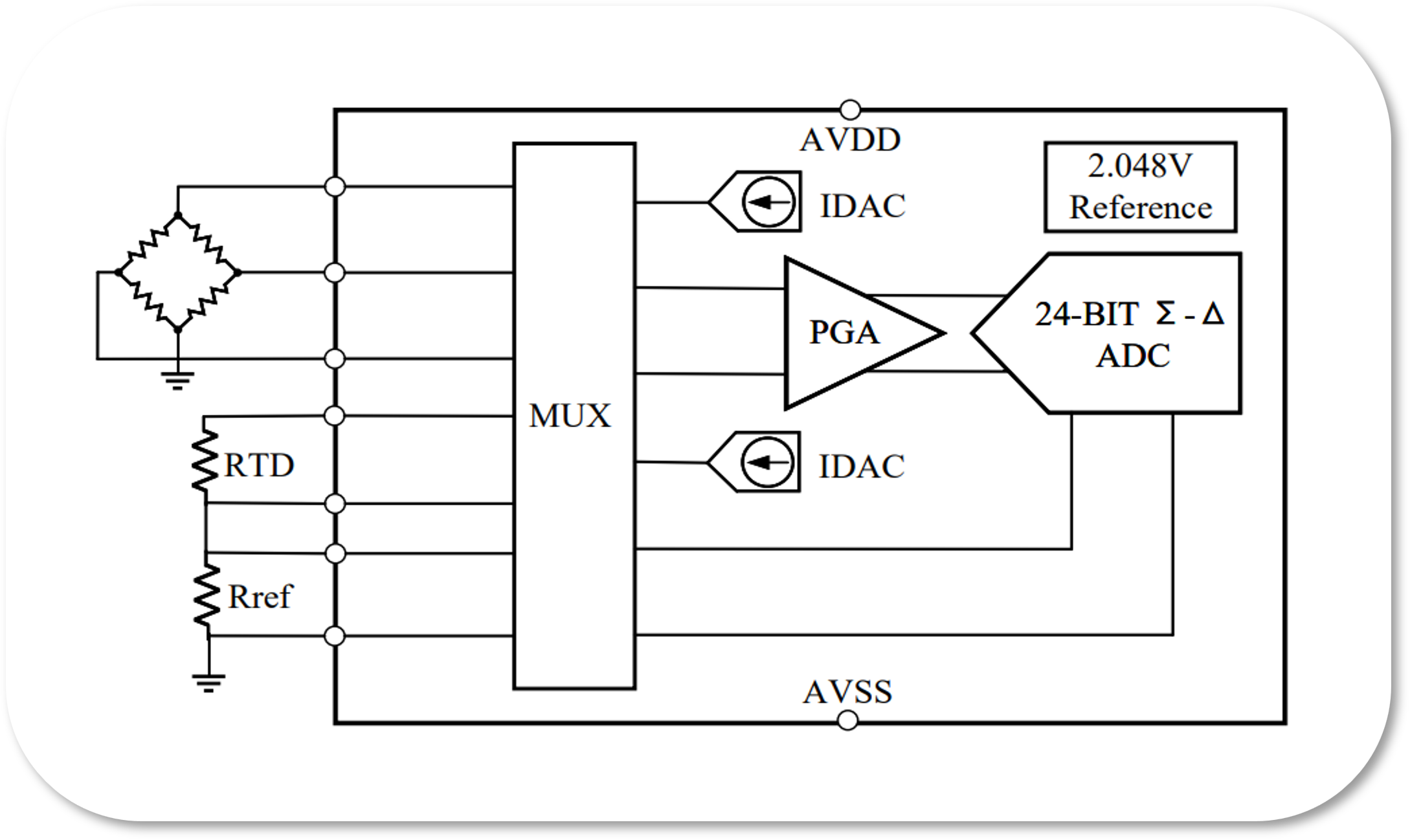

基于惠斯通电桥原理的压力测量电路被广泛应用于工业过程控制、流量控制、液压阀门控制等领域，SHC6248可单芯片支持静压、差压、温度等多参量测量。下图为基于SHC6248的典型电桥类压力测量示意图。

压力或流量测量

该型号目前已开放样品申请，了解更多产品信息请联系：business@sensilicon.com
