山海高精密基准源产品系列助力新能源和工业4.0国产替代
2024-12-17山海半导体的精密基准源产品目前包含SHR30XX, SHR31XX, SHR34XX三个系列，广泛应用在新能源，工业4.0领域的各个场景，已在客户端大规模批量出货，并且山海的精密基准源技术也成熟应用于BMS-AFE SHQ89xx和工业4.0 AFE SHC62xx系列各个产品当中。
基准电压源是数据采集系统的重要组成部分，用于提供稳定、精确的电压输出参考，以确保采集系统的精确度和准确性，同时基准电压源技术也是BMS和精密信号链芯片的底座技术。

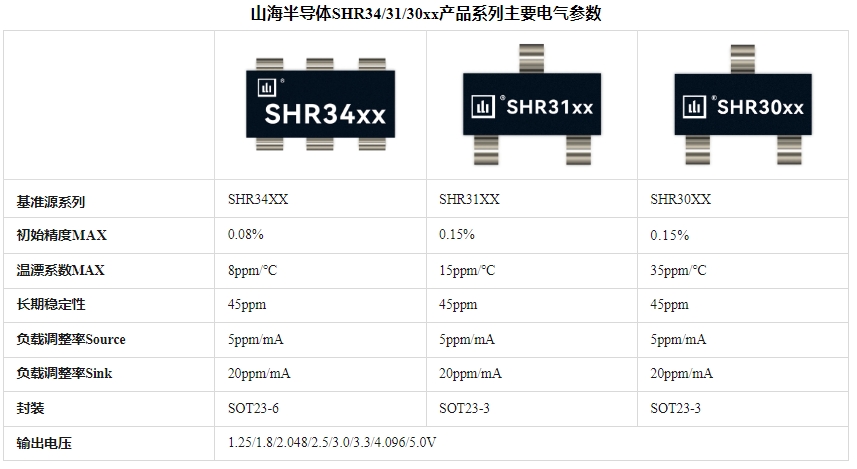

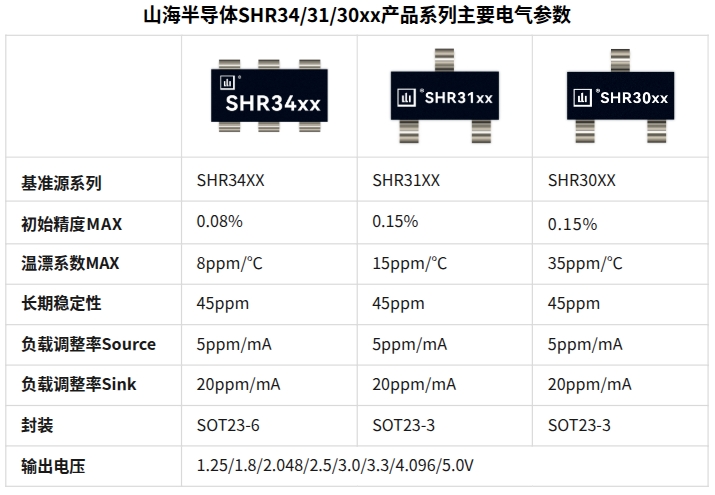

山海SHR30/31/34xx对应不同的输出电压需求可分为8个不同型号，可输出1.2V、1.8V、2.048V、2.5V、3V、3.3V、4.096V、5V不同电压。山海基准芯片从工艺选型、设计开发到生产测试全流程遵循严格的车规要求，并通过CNAS认证实验室AEC-Q100 Grade-1 测试，确保在复杂温度、湿度、应力条件下为系统提供可靠稳定的基准源。
基准电压源是数据采集系统的重要组成部分，用于提供稳定、精确的电压输出参考，以确保采集系统的精确度和准确性，同时基准电压源技术也是BMS和精密信号链芯片的底座技术。
山海SHR30/31/34xx对应不同的输出电压需求可分为8个不同型号，可输出1.2V、1.8V、2.048V、2.5V、3V、3.3V、4.096V、5V不同电压。山海基准芯片从工艺选型、设计开发到生产测试全流程遵循严格的车规要求，并通过CNAS认证实验室AEC-Q100 Grade-1 测试，确保在复杂温度、湿度、应力条件下为系统提供可靠稳定的基准源。
高精度低温漂
SHR34系列提供高达±0.08%（MAX）的初始精度，众所周知基准芯片的初始精度容易受到焊接应力的影响，SHR34系列特别优化了器件的热特性，保证SHR34器件在焊接后依然保证±0.08%（MAX）的初始精度。同时，SHR34系列提供低至最大8ppm/℃的全温（-40~125℃）温漂：
极低的电源调整率及负载调整率
基准芯片的输出精度还受负载变化和电源变化的影响，SHR34系列提供5ppm/mA的输出电流负载调整率，即当SHR34在输出1mA电流时，输出电压仅变化5ppm；同时SHR34提供良好的电源抑制能力，在电源电压变化1V时，SHR34输出电压仅变化15ppm。良好的电源调整率及负载调整率能够保证基准芯片在复杂的动态环境中依然提供精准的输出。
良好的长期稳定性与低功耗
SHR34系列提供业界优秀的长期稳定性，在初始上电的1000小时后，SHR34系列变化典型值为45ppm，为系统长期的精准性提供保障。同时SHR34功耗极低，常温典型功耗为125uA，全温范围功耗也小于150uA，降低系统功耗的同时，也降低了芯片自热效应保证了输出电压的精准性。
典型应用示例
SHR34xx/31xx广泛应用于压力/温度变送器，为传感器激励电路和ADC提供更为精准的电压参考。
在电机驱动和光伏逆变应用中，往往使用MCU内置ADC采集电机相电流电压等信息，SHR34xx/31xx/30xx可以为MCU提供精准的参考，从而实现高达0.1%精度的电流电压测量。
山海半导体的精密基准源技术和产品已被广泛应用于新能源、工业自动化、精密仪器等领域，为客户的精密采集系统提供稳定可靠的保障。
山海半导体的精密基准源技术和产品已被广泛应用于新能源、工业自动化、精密仪器等领域，为客户的精密采集系统提供稳定可靠的保障。
